ONGC B193平台浮式顶升系统, 印度

2011年6月,多门朗获得了斯威伯海上建筑服务公司关于设计和供应2套同步液压顶升系统的合同。这2套同步液压顶升系统将用于位于水深70m,离孟买75km的阿拉伯海域的ONGC B193油气处理综合体上浮式安装13,400吨的过程平台(简称“AP”)和8,000吨的生活平台(简称“AQ”)。2套系统都与2012年早些时候交货给客户,并于2012年10月岸上用于上层甲板称重,2012年12月用于海上安装。

浮式顶升系统由多门朗公司设计,最大限度地保证了安全性,为将来的使用提供了灵活性,并在标准集装箱内实现了现场之间的经济运输。两个系统都是由相同的1250吨3 m行程的液压油缸组成。四个插座电驱动可变流量液压动力包满载提升速度高达70毫米/分钟,满载下放速度1000毫米/分钟;最终荷载传递到驳船的导管架和驳船分离处。中央监控由我们的DL-P40 CANbus重型起重计算机控制系统提供,该系统具有足够的准确性,可用于在装载前对顶侧进行称重。

在AP上,16台1250吨、行程3m的千斤顶被分成4组,每组4台千斤顶,如下图所示。在AQ上,12台1250吨、行程 3m的千斤顶被分成4组,每组3台千斤顶。这些千斤顶是专门设计的,顶升到最大行程时侧向负荷达8%仍可正常工作。由于所有的千斤顶和动力包是相同的,它们可用于未来任何配置,更大起重能力和超过四个支撑点的作业。该系统的设计主要考虑的是海上浮式顶升作业时的安全性和保险性,这是通过高冗余度来实现的。设计该系统的目的是,在每个支持组中的任何一个千斤顶完全失败、任何一个电源包完全失败,甚至中央计算机控制系统完全失败的情况下,能够完成上层甲板的安装。在每一种情况下,都有适当的备份系统来接管并以最小的延迟完成操作。

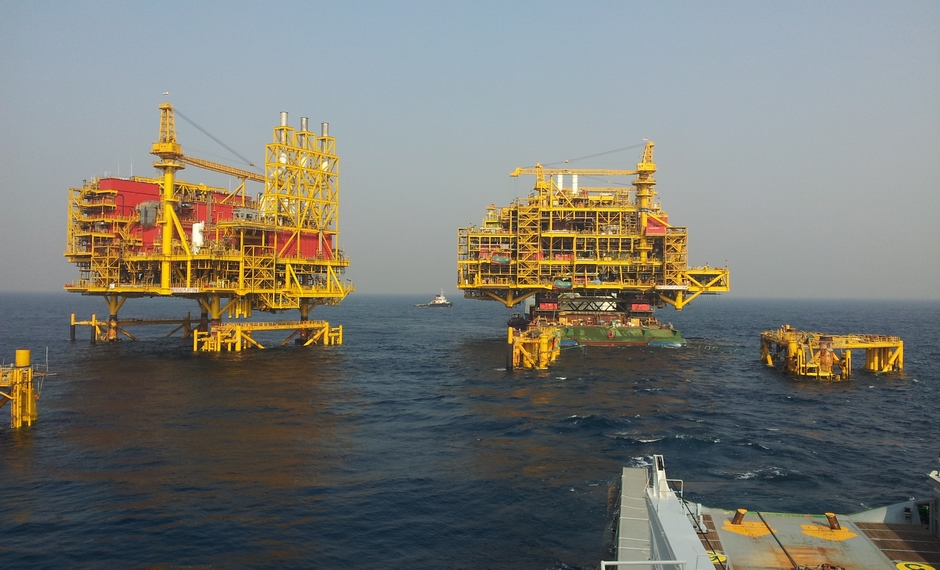

两个上层模块都于2012年12月完成安装。

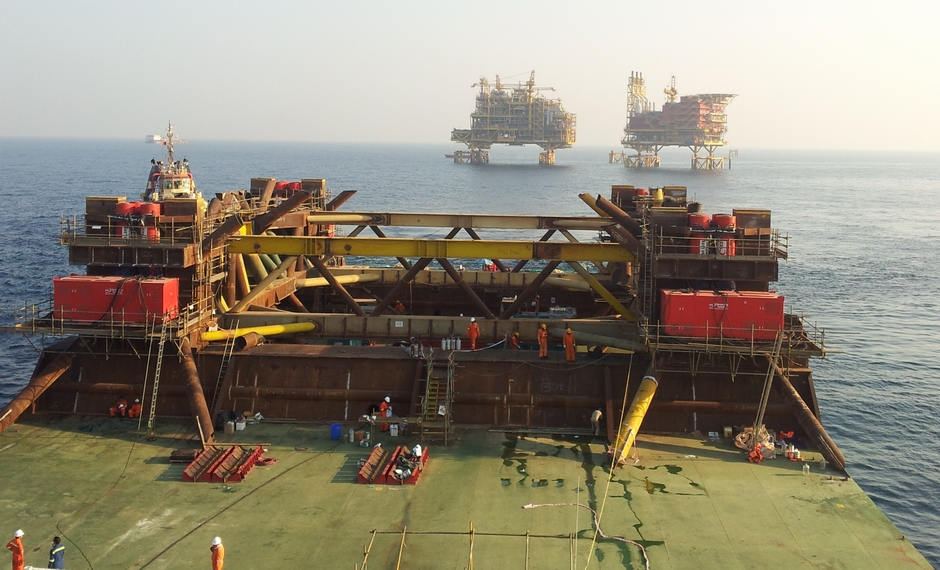

完成上部模块安装的带LSF的AP驳船和顶升系统。最后的分离操作由16台2.2m行程快速下放千斤顶完成。

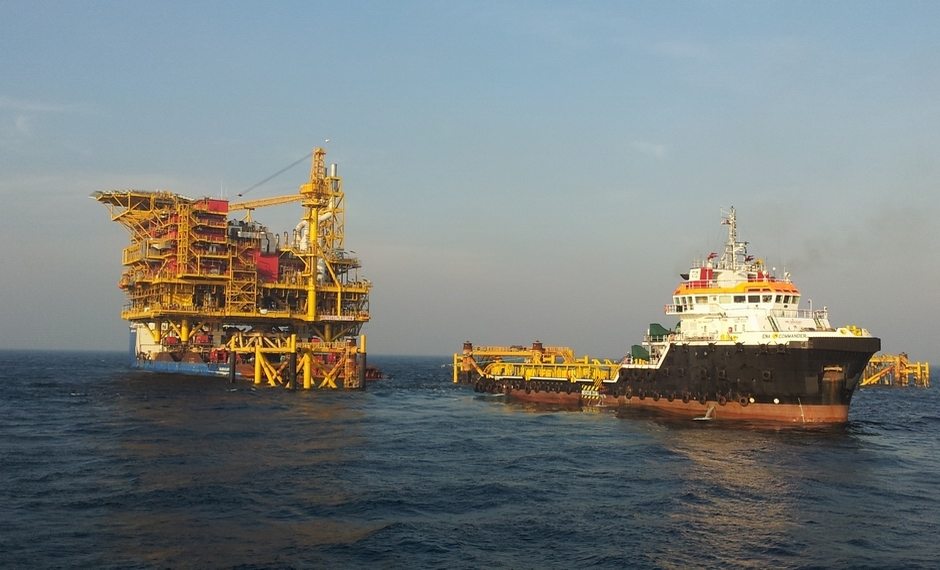

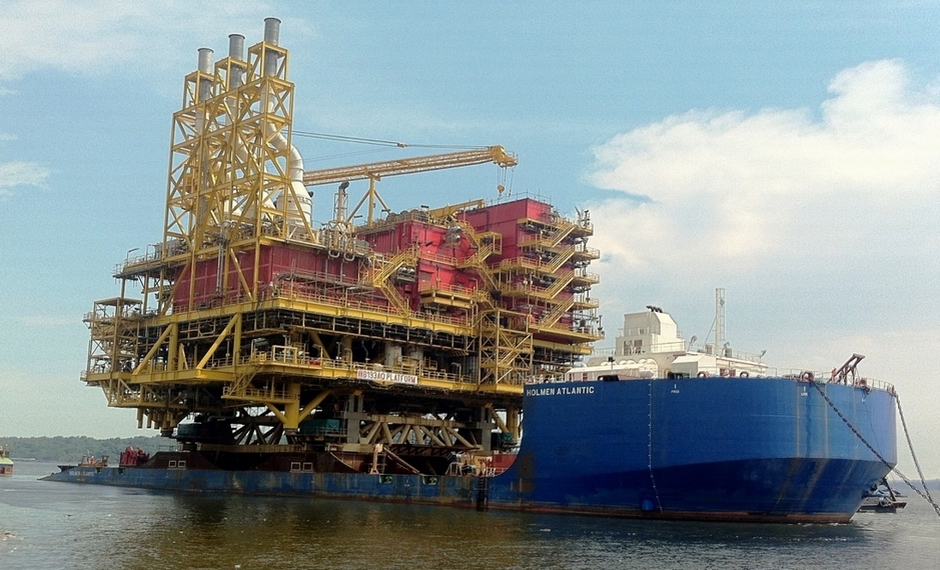

AP被拖拽到最终位置。

一组4台千斤顶行程至2.2m,准备最后快速缩回分离驳船和上部模块。

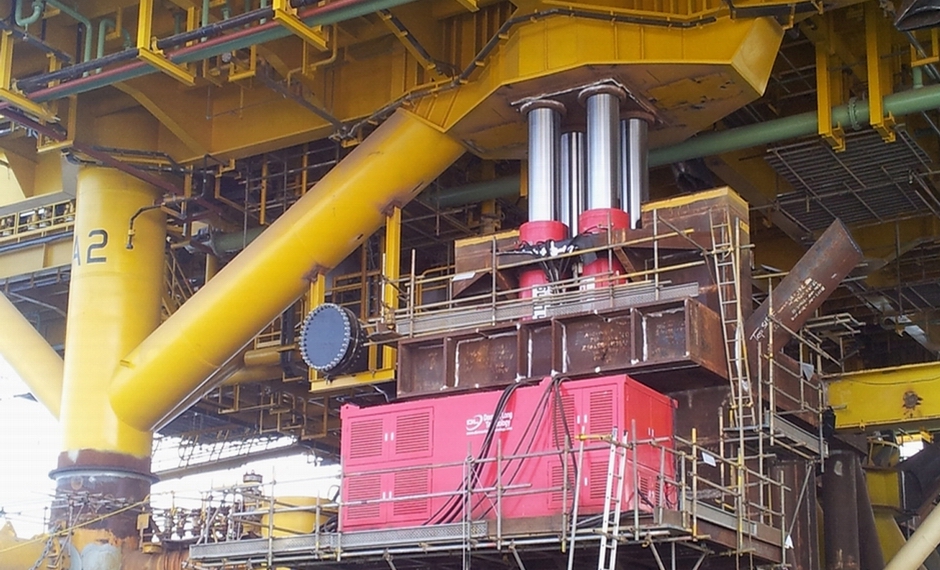

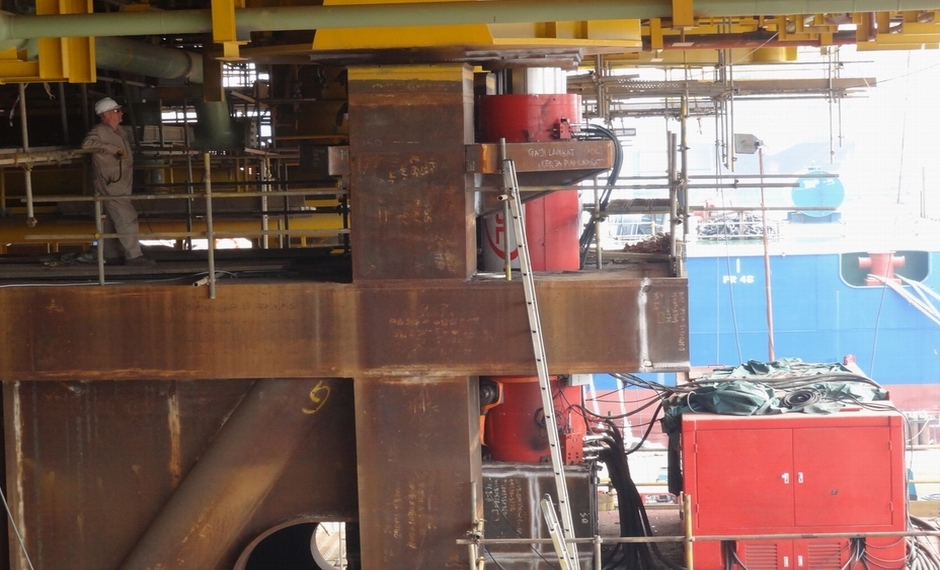

多门朗现场团队协助顶升系统的操作。

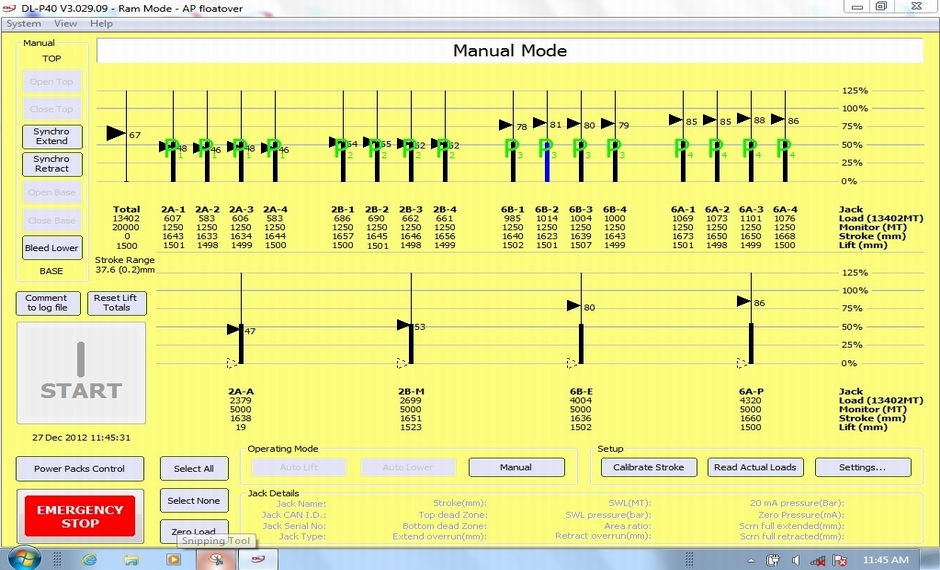

多门朗DL-P40计算机控制系统显示16台1250吨千斤顶用于AP平台的上部模块安装。千斤顶被分成4组。 更多 »

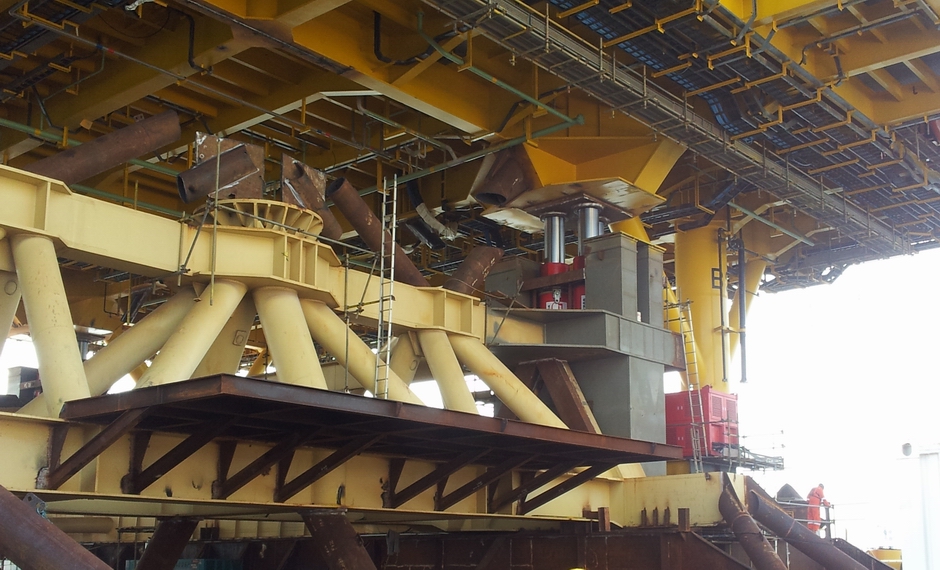

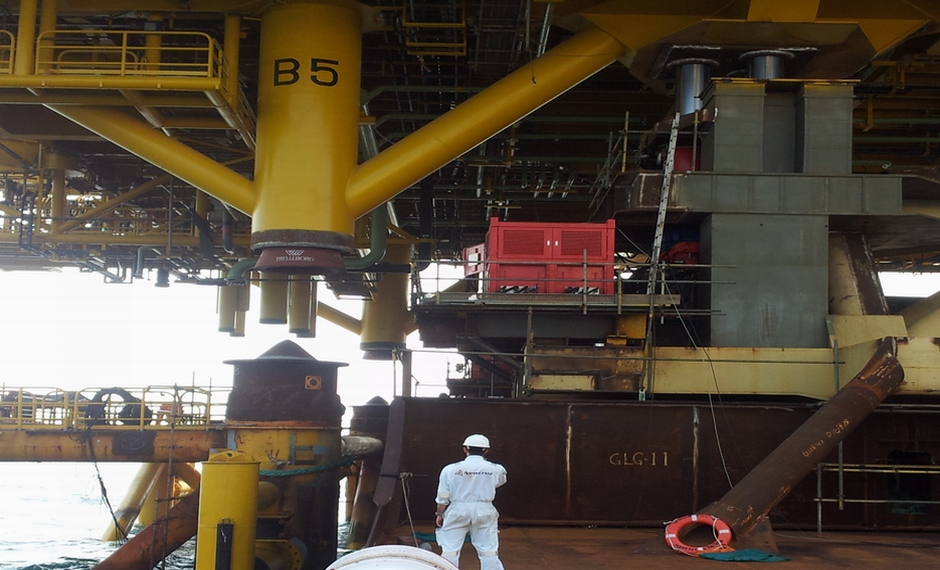

AQ平台上部千斤顶在2.1m行程处。

AQ上部模块就位准备最后的下放。

AQ上部模块被拖拽到指定位置。

2012年11月离开AQ上部模块。

2012年10月,上部模块岸上称重

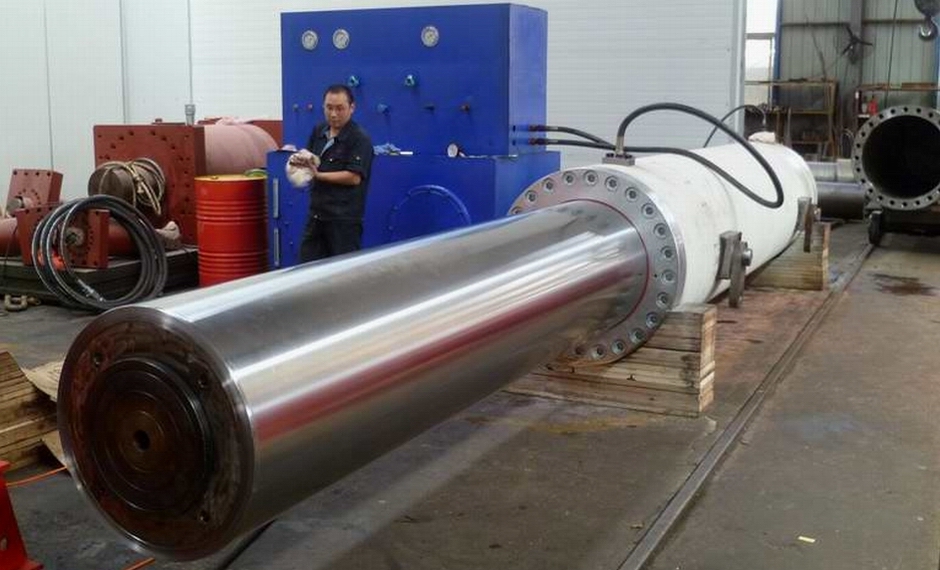

1250吨,行程3m千斤顶1.5倍工作压力试验。 更多 »

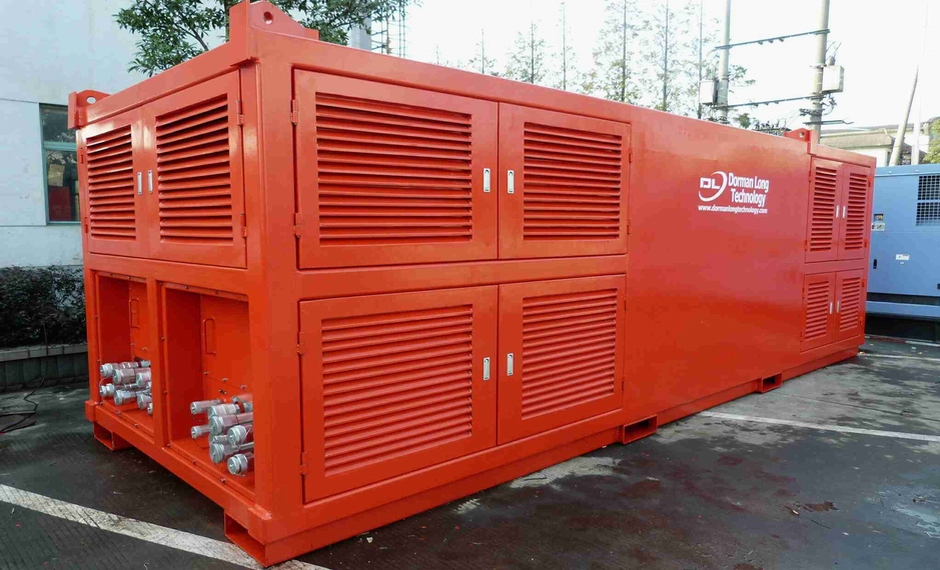

DL-L128V/4/150-30/4/300-E四出口可变流量液压动力包。 更多 »

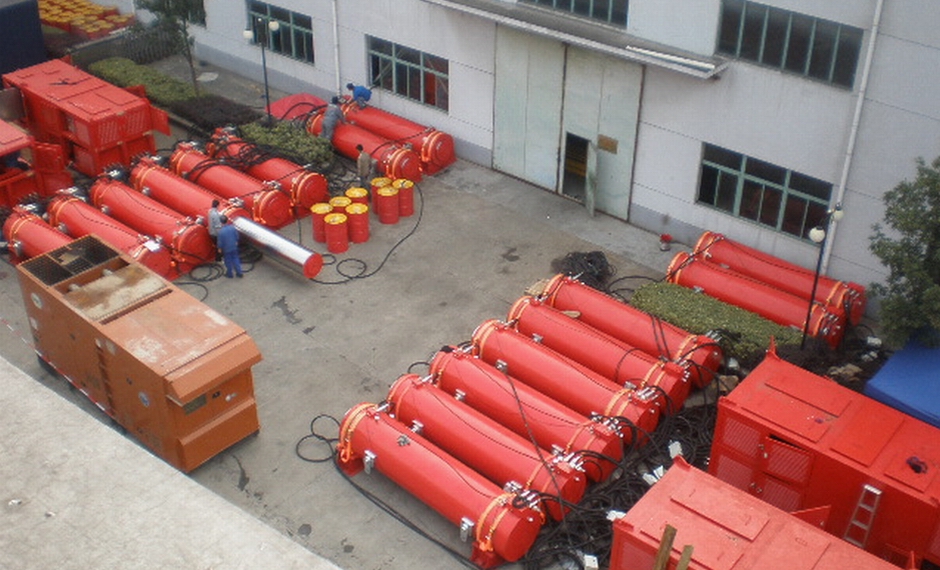

首批16台千斤顶、4套动力包准备出运 更多 »

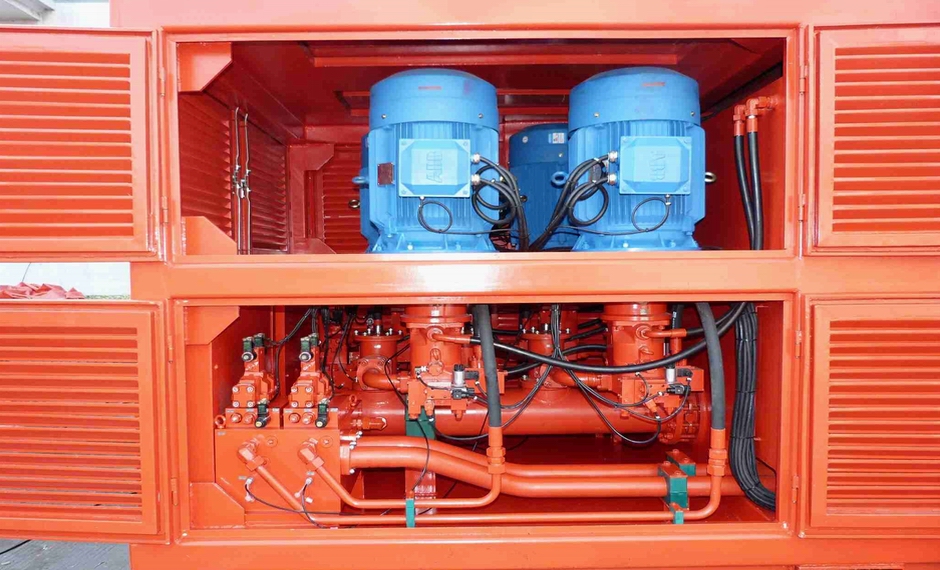

每个电源包有4套电机、泵和阀门,用于系统冗余。 更多 »
