巴西利亚体育场缆索网顶采用钢绞线千斤顶架设

2012年12月,巴西Protende公司使用多门朗公司提供的48×98吨计算机控制钢绞线千斤顶系统,为巴西利亚体育场建造了一个新的缆网屋顶结构。48个无钢绞线千斤顶位于300米直径的混凝土顶压环上,钢绞线沿平台向下延伸,与48个安装在索网屋顶结构的径向缆上的钢绞线夹连接。严格按照复杂的250级安装顺序将缆索网从梯级底部的装配位置提升到最终固定在混凝土压缩环上的位置,使用多门朗的DL-P40计算机控制系统. 。所有的钢绞线千斤顶和电源包都被仔细监控,并由一台控制计算机进行同步。多门朗还提供了一个现场团队来监督系统的安装和运行。

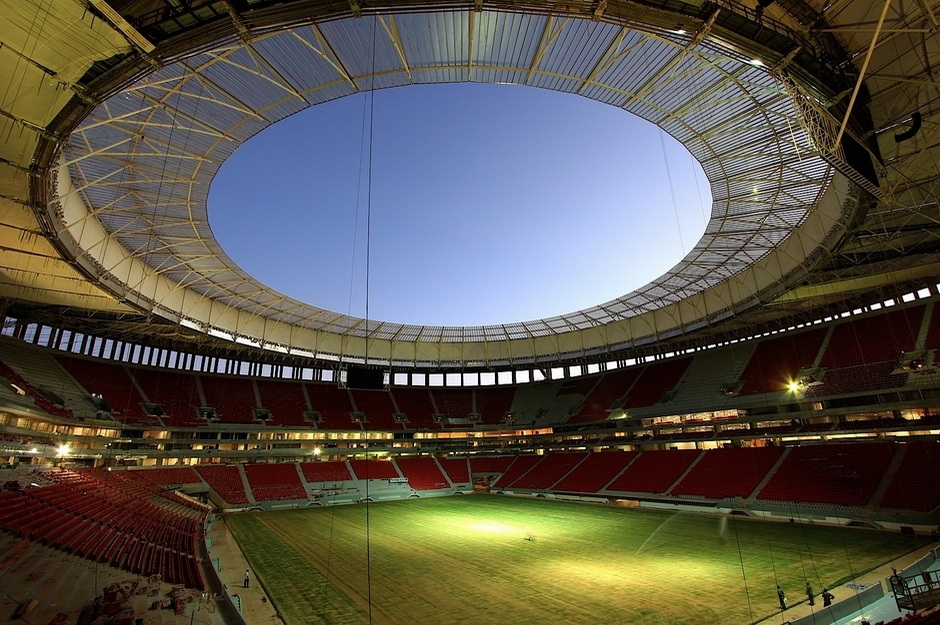

Cable net roof after erection.

安装后的缆网屋顶

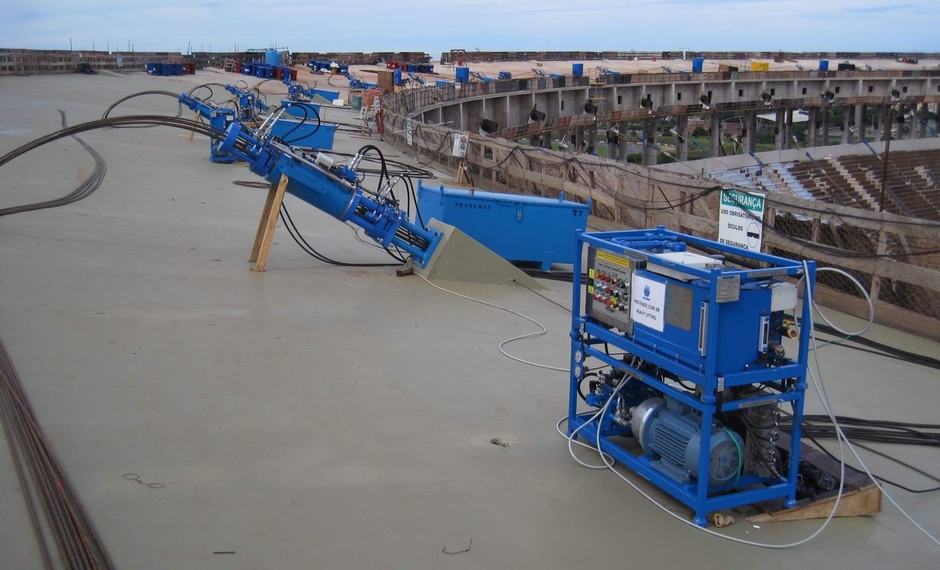

位于300米直径混凝土压缩环上的48套DL-S98钢绞线千斤顶和轻便便携式电源包。

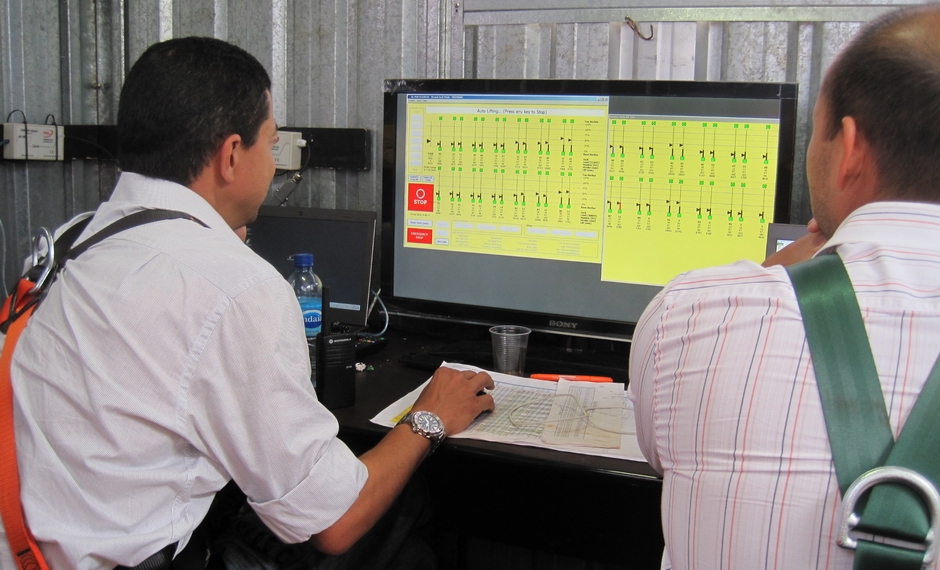

所有48个钢绞线千斤顶均采用我们的DL-P40计算机控制系统,由一台计算机集中监控。

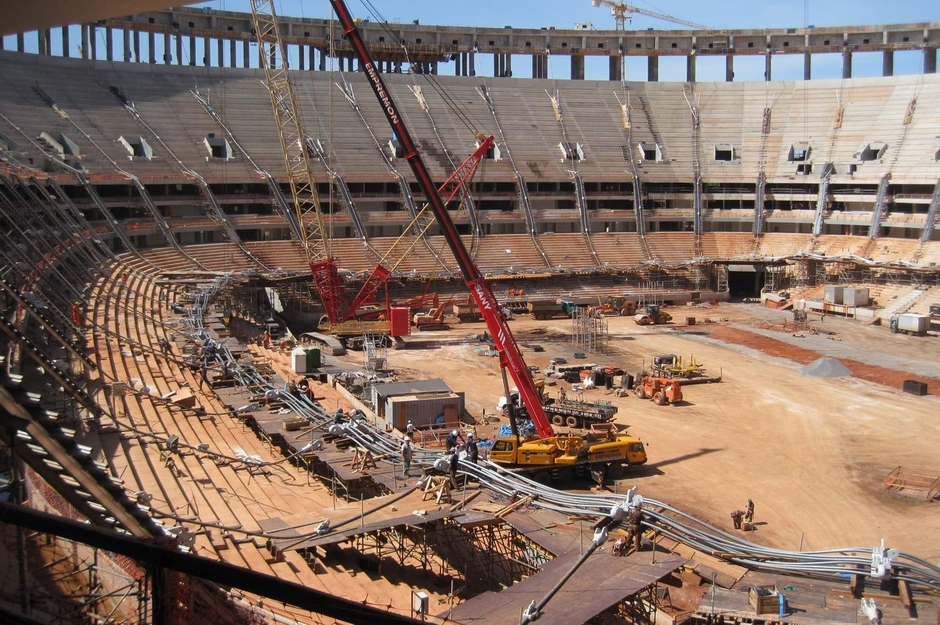

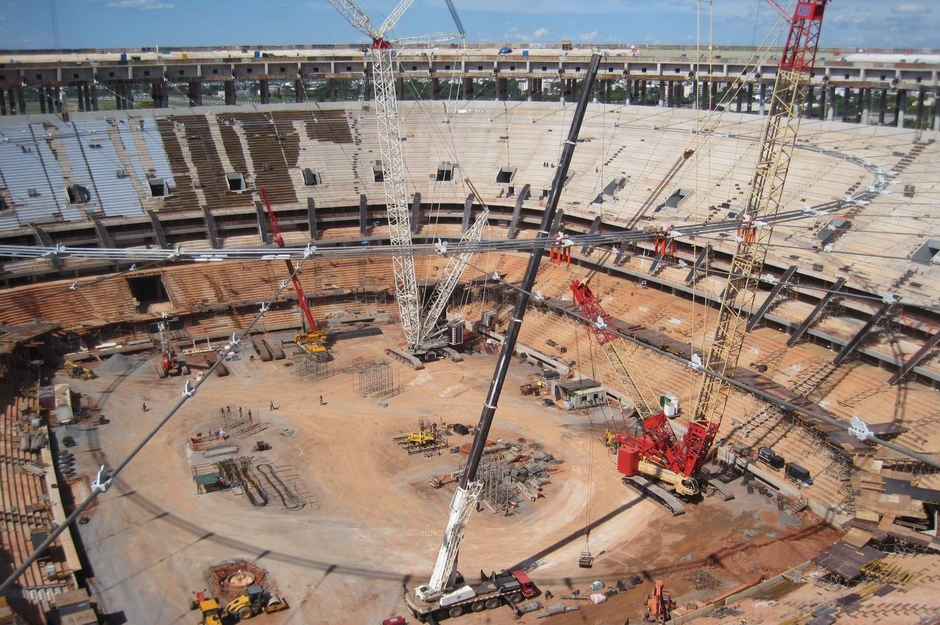

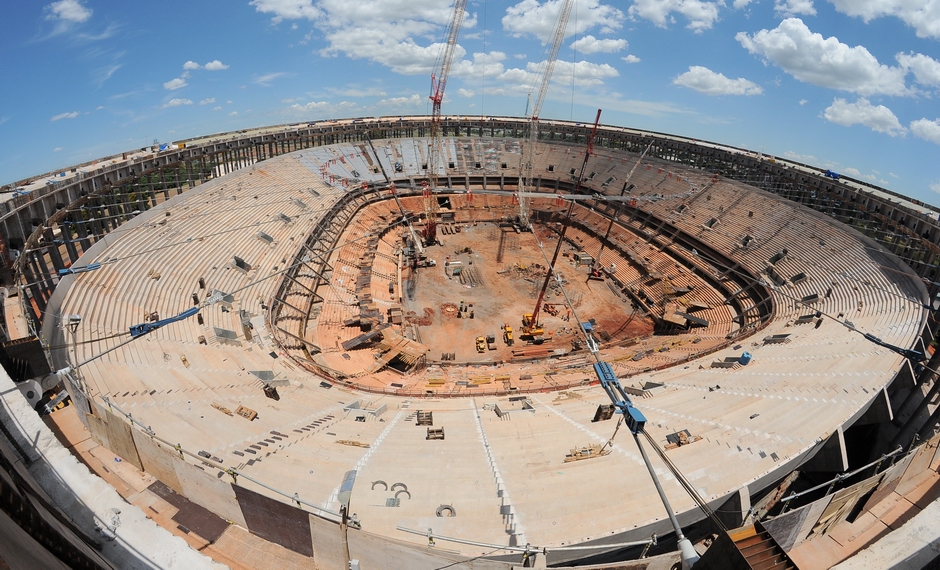

缆网结构准备起吊。

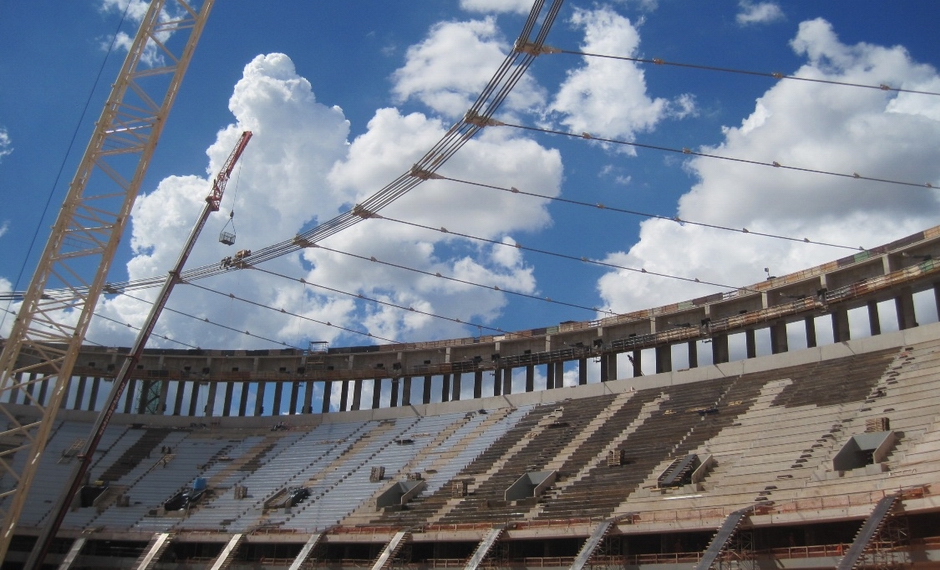

顶板刚钉好后,在松开钢绞线千斤顶之前,展示电缆夹紧的方法。(点击查看优质图片)

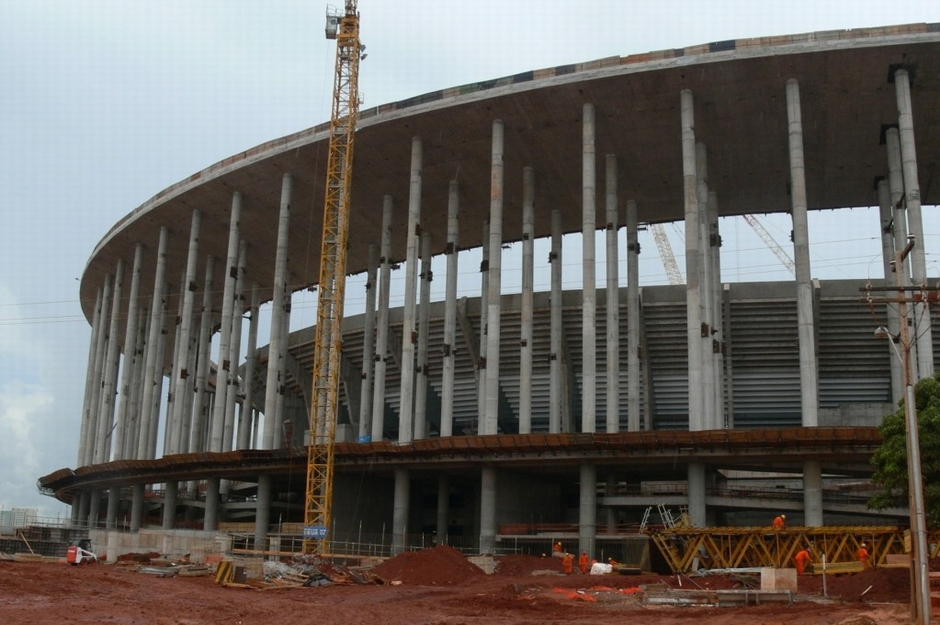

混凝土受压环支撑在高高的混凝土柱上,结构上与阶地结构分开。
