MYQ5000 顶升塔系统

2014年,多门朗公司为中国洛阳的中国石油第一建设公司设计并提供了MYQ5000顶升塔系统。塔式系统主要用于建造重达5000吨、高160米的大型石化船。2014年12月,MYQ5000在110%的能力(5500吨)的静态负载下成功测试了125%的能力(6250吨)(见下图)。

MYQ5000有很多新功能,包括自动安装/拆卸,负重行走,所有系统的中央无线控制,并有4个1394吨的起重绞车。MYQ5000的主要特点是:

  • 设计用于建造高达5000吨和160米高的石化容器
  • 容器起吊后可作纵向和横向移动。在纵向上,塔和容器沿轨道一起移动
  • 容器可以在提升后使用5000吨的能力旋转纳入模块化提升梁旋转
  • 两塔系统为现场小型化
  • 无缆绳自站立90米高,如需更高则加拉索锚固
  • 使用4个DL-S1394钢绞线千斤顶提升速度23米/小时(每千斤顶1394公吨容量)
  • 使用4个DL-CP400固定千斤顶(每千斤顶400吨),纵向和横向移动速度为25米/小时
  • 自升/拆卸系统采用设计为20米/小时的顶升系统,位于每个塔的底部,能够处理12米的塔段
  • 塔系统的所有部件都被设计成便于工地之间的运输,并在工地上进行快速的组装和拆卸
  • 塔系统可以用螺栓固定在混凝土地基上,也可以用荷载散布垫支撑
  • 使用我们的DL-P40计算机控制系统的定制和无线版本,对所有顶升系统进行中央监视和同步控制
  • 高精准GPS站设于每座塔的顶部,以监测塔的垂直度。GPS数据集成到DL-P40计算机控制系统中
中国石油天然气第一建设有限公司拍摄的MYQ5000的宣传视频

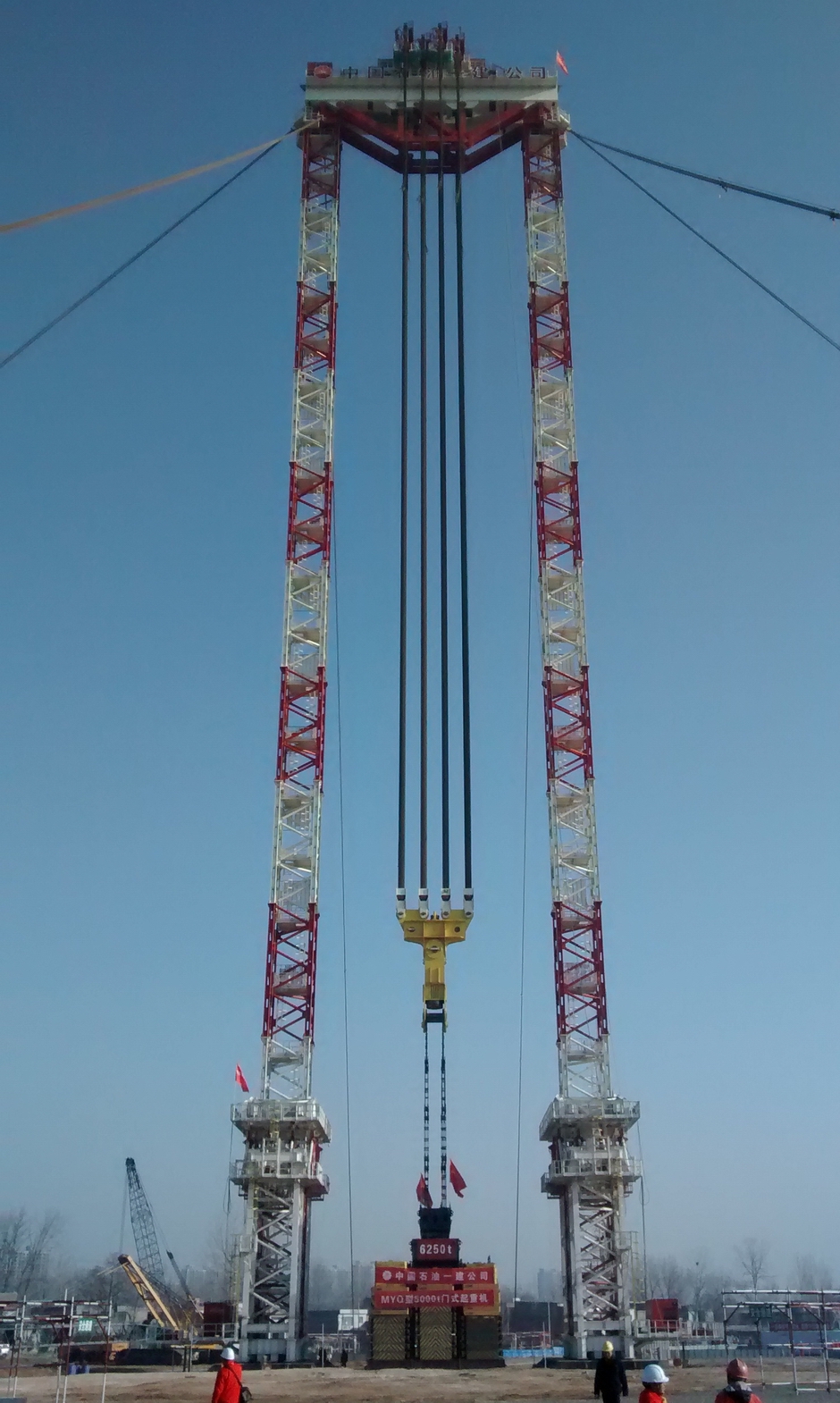

MYQ5000 jacking tower system载荷测试为额定量 250%(6250吨)

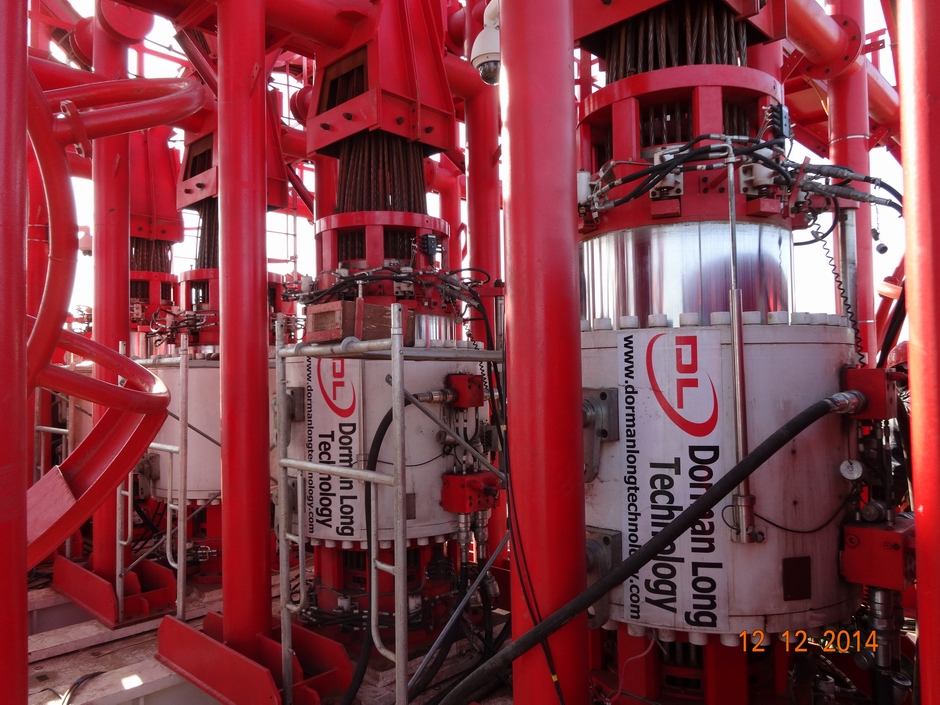

4 No DL-S1394 strand jacks4台DL-S1394钢绞线千斤顶在MYQ5000塔顶系统

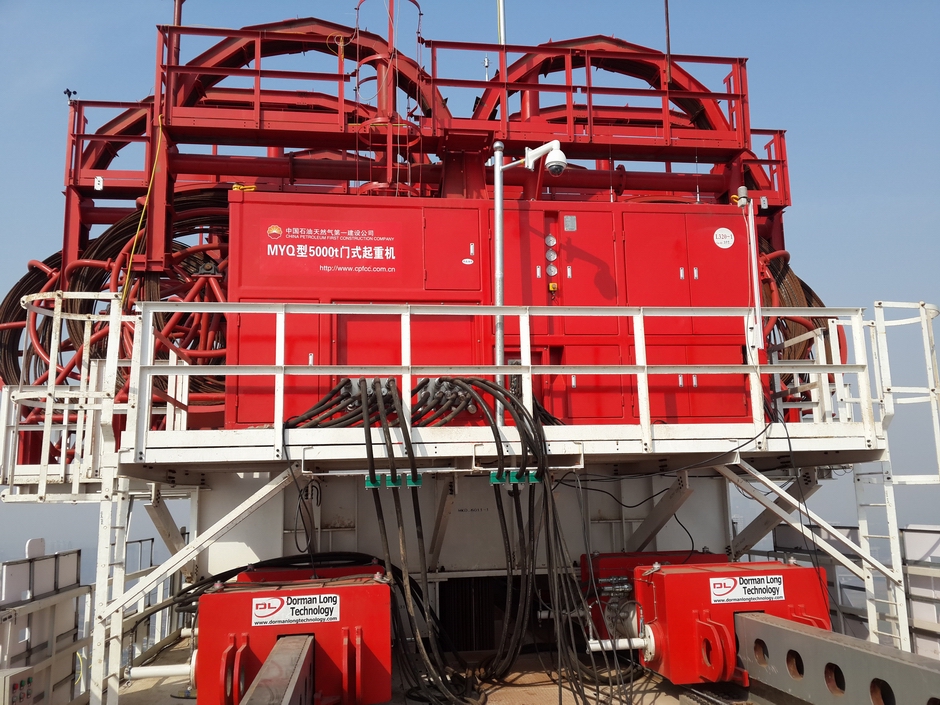

4 No DL-S1394 strand jacks钢绞线导向装置,反冲装置,DL-L320V/2/300/D动力装置和DL-CP400塔顶固定千斤顶

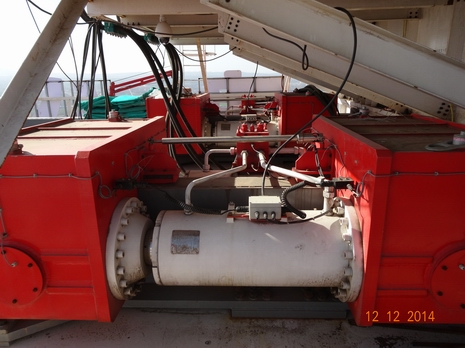

DL-CP400 pinned skidding jackDL-CP400爬升千斤顶

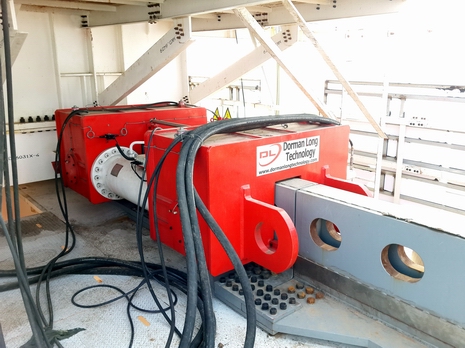

DL-CP400 pinned skidding jack

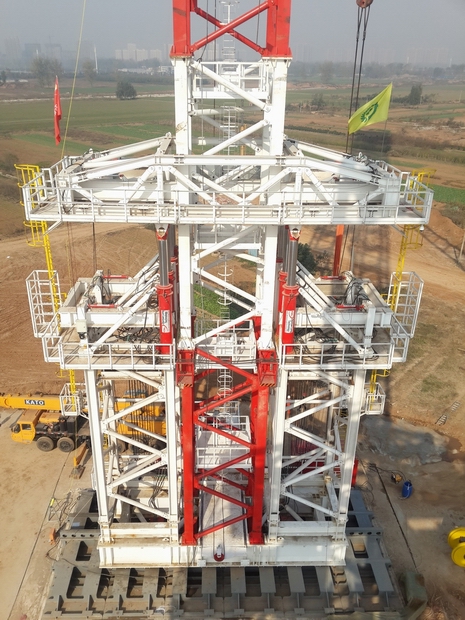

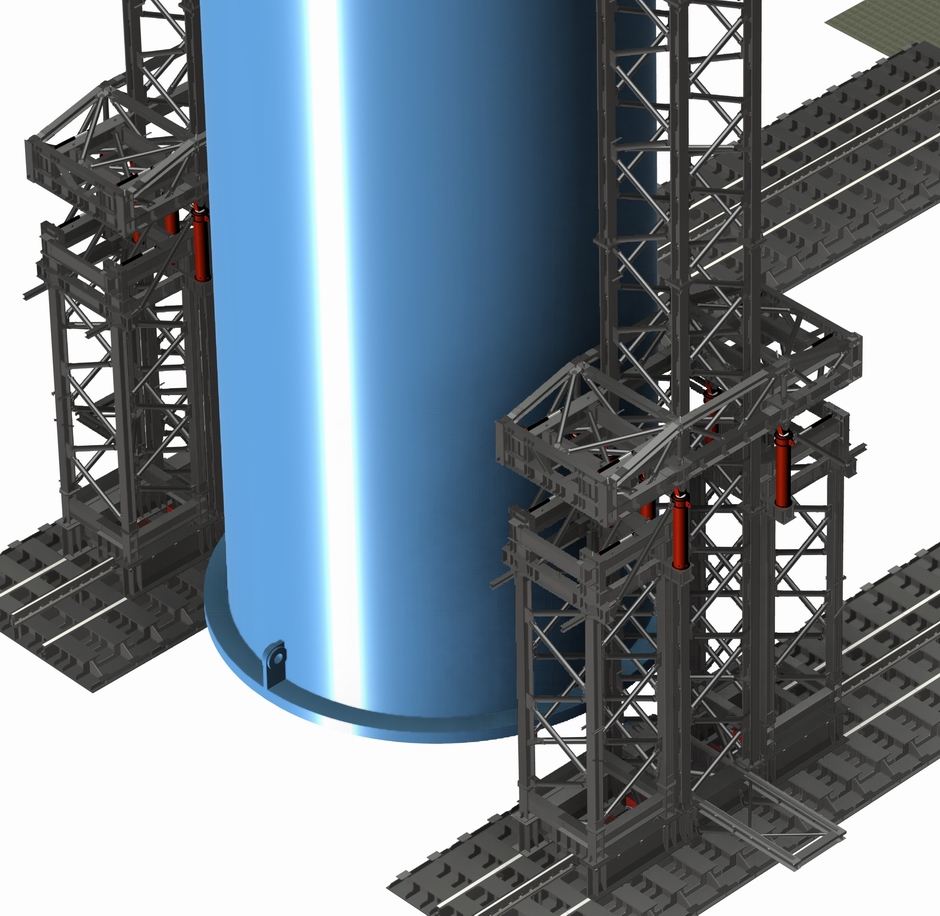

Self erect system自动安装和拆卸系统,由压缩和啮合活塞组成

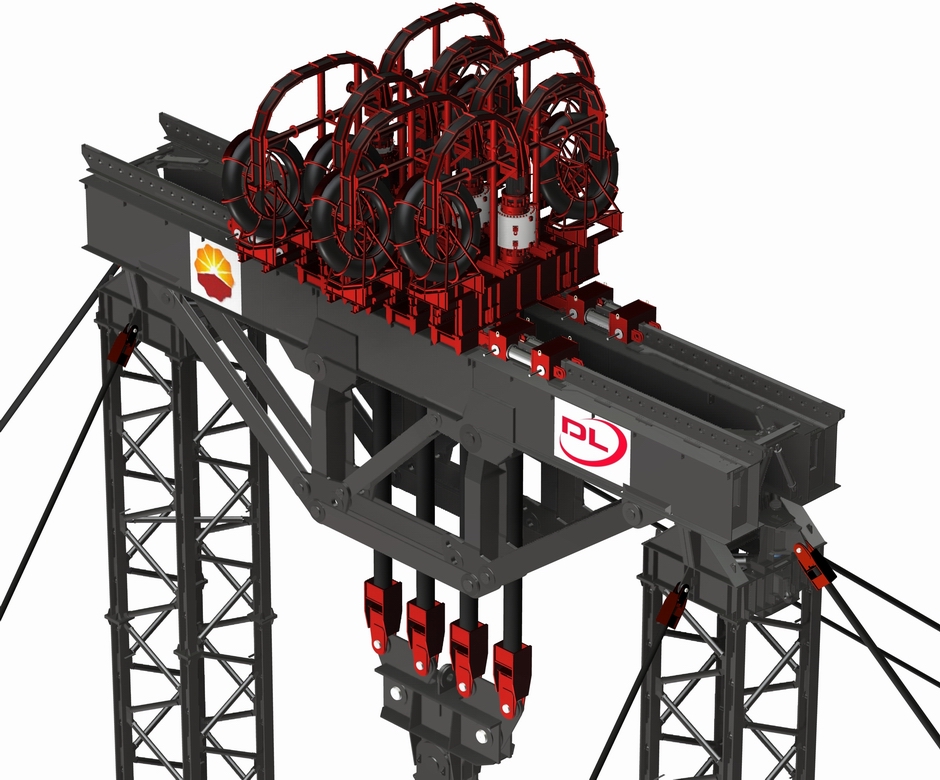

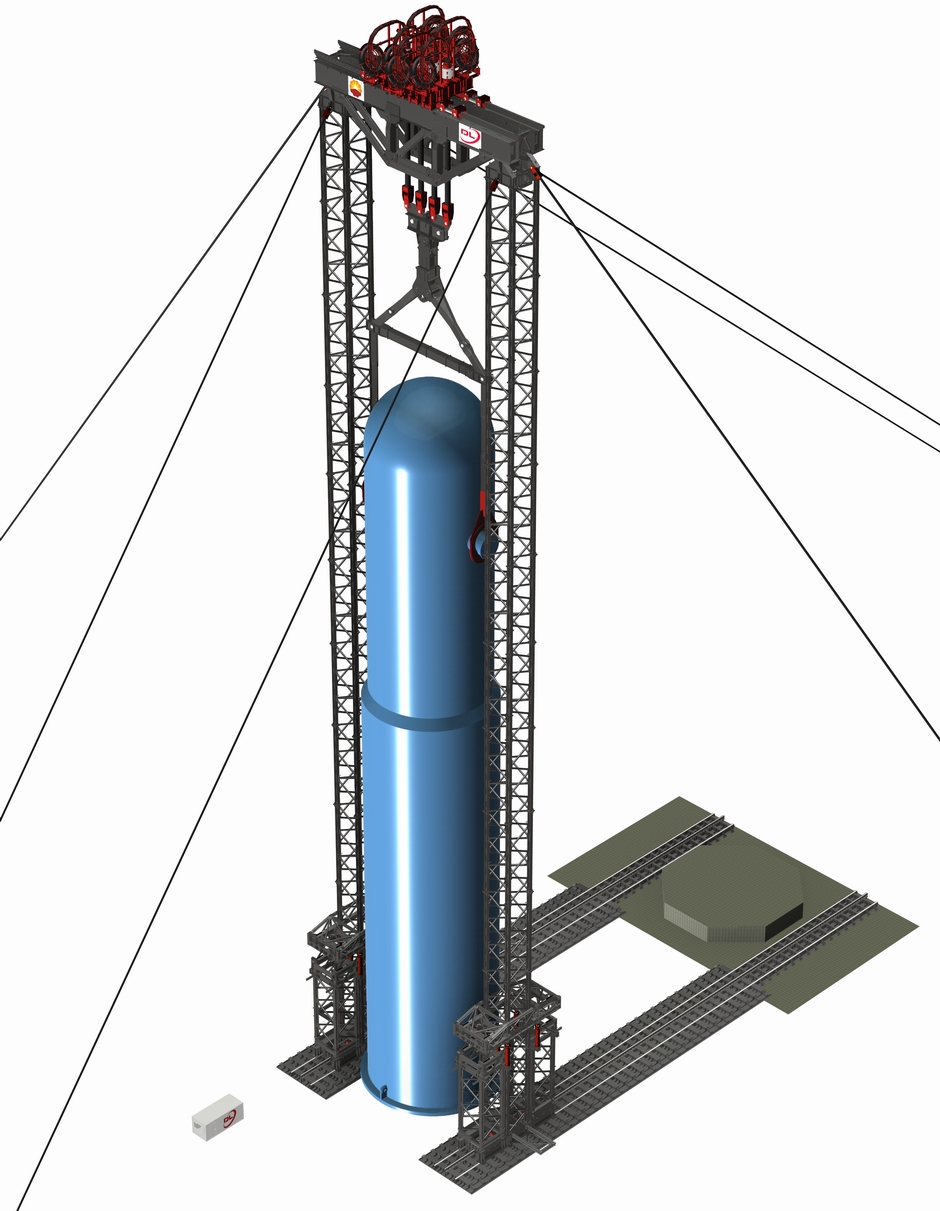

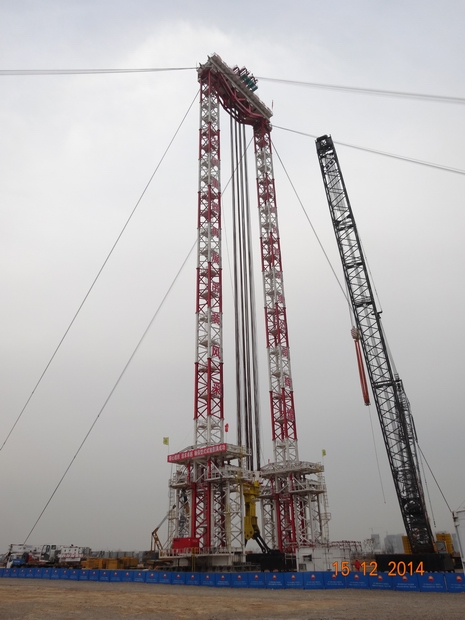

MYQ5000 tower systemMYQ5000 塔系统
